E-bike accu en de productie: Hoe worden e-bike accu's geproduceerd?
Een e-bike accu is het hart van je elektrische fiets. Zonder die accu ben je gewoon een stuk zwaarder aan het trappen.
Je wilt natuurlijk weten wat er in die blokken zit, hoe ze gemaakt worden en waarom de ene accu €300 kost en de andere €800. De productie van een e-bike accu is een secuur proces.
Het gaat om veiligheid, precisie en technologie. Wij duiken in de wereld van de 18650-cellen, de BMS en de eindassemblage. Je leest hier hoe een e-bike accu daadwerkelijk wordt gebouwd. Van de losse cellen tot het kant-en-klare PowerPack dat je in je Gazelle of Batavus klikt.
We houden het simpel, maar wel met de details die jij als fietser wilt weten.
Want als je begrijpt hoe het in elkaar zit, weet je ook beter hoe je de levensduur kunt verlengen.
Wat je nodig hebt: Materialen en kennis
Voordat de productielijn op gang komt, is er één cruciaal element nodig: de cellen. Dit zijn de kleine batterijtjes die de energie opslaan.

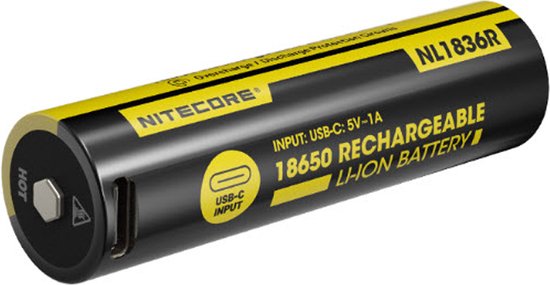

In bijna elke e-bike accu zitten zogenaamde 18650-cellen. Die naam komt van de afmetingen: 18 millimeter dik en 65 millimeter lang.
Soms zie je ook de nieuwere 21700-cellen (21x70mm) in high-capacity accu's van merken als Riese & Müller of Stromer. Deze cellen kopen fabrikanten in bij grote producenten zoals Panasonic, Samsung of LG. Ze zijn niet allemaal even goed.
Een accu van een budget e-bike (bijvoorbeeld een Stella of oude VanMoof) bevat vaak cellen met een lagere kwaliteitsstandaard dan een Bosch PowerTube. Naast cellen heb je het BMS (Battery Management System) nodig, de printkplaat, kabels, connectoren en natuurlijk de behuizing. De veiligheid begint hier.
Stap 1: Selectie en testen van de cellen
Elke productie begint met grondstofcontrole. Fabrikanten bestellen cellen in bulk, vaak duizenden tegelijk. Maar je kunt niet zomaar een doos vol cellen in een accu stoppen.
Ze moeten exact dezelfde capaciteit en spanning hebben. Daarom worden alle cellen één voor één getest.
Wat er gebeurt:
1. De spanning (Voltage) van elke cel wordt gemeten.
Dit moet bijvoorbeeld precies 3,6V zijn (nominaal).
2. De interne weerstand wordt gecheckt. Een hoge weerstand betekent dat de cel oud of van lage kwaliteit is.
3.
De daadwerkelijke capaciteit (in Wh) wordt getest. Een cel die belooft 2500mAh te leveren, moet dat ook echt doen.
Maatvoering & Tijdsindicatie:
- Testtijd per cel: ongeveer 2 tot 4 uur.
- Acceptatiecriteria: Spanningsverschil mag maximaal 0,05V zijn tussen cellen in dezelfde accu.
- Veelgemaakte fout: Fabrikanten van goedkope accu's slaan deze stap over of doen maar steekproefsgewijs. Resultaat? Een accu die na 6 maanden al snel leegloopt of ondeugdelijk wordt.
Stap 2: Het solderen en samenbouwen van de cellen
Als de cellen zijn goedgekeurd, worden ze samengevoegd. Een e-bike accu is eigenlijk een blok van cellen in serie (voor spanning) en parallel (voor capaciteit).
Een 36V accu heeft meestal 10 cellen in serie (10 x 3,6V = 36V). Om de capaciteit te verhogen, zet je deze series naast elkaar. Een accu van 500Wh bevat vaak zo'n 40 à 50 cellen. Wat er gebeurt:
1.
De cellen worden in plastic houders geplaatst of aan elkaar gelast met nikkel strips.
2. De positieve en negatieve polen worden verbonden.
3.
Tussen de cellen komen vaak dunne koperplaatjes of folie voor de koeling.
Veelgemaakte fouten:
- Te dunne lasverbindingen: Dit geeft weerstand en hitte. Gevaarlijk!
- Verkeerde volgorde: Als er één cel verkeerd om wordt geplaatst, werkt de hele boel niet en kan de BMS doorschieten.
Stap 3: De BMS (Battery Management System) installeren
Het BMS is de hersenen van de accu. Zonder dit systeem is het een tijdbom.
De BMS bewaakt alles. Als je accu te vol raakt, schakelt 'ie de lader uit. Als één cel te leeg raakt, schakelt 'ie de motor uit om die cel te redden.
De BMS zit meestal aan de negatieve kant van de accu. Wat er gebeurt:
1.
De BMS-printplaat wordt gesoldeerd op de cellenbundel.
2. Er worden sensorkabeltjes (balance wires) op elke celserie aangesloten. Zo houdt de BMS elke groep cellen in de gaten.
3.
De stroomkabels naar de fiets (en de lader) worden aangesloten. Technische details:
- Een BMS voor een 36V accu heeft een maximale laadspanning van 42V (4,2V per cel).
- Het laadstroom is meestal beperkt tot 2A of 4A (afhankelijk van de grootte).
- Tip: Koop nooit een losse cellenbundel en probeer dit zelf te solderen zonder kennis. De kans op kortsluiting is levensgroot.
Stap 4: De behuizing en eindassemblage
Nu het gevoelige gedeelte klaar is, moet het veilig verpakt worden voordat de distributie van de e-bike accu's begint. De behuizing is gemaakt van stevig kunststof (ABS) of aluminium.
Het doel is bescherming tegen stoten, water en dieven. Bij merken als Gazelle en Batavus zit de accu vaak verwerkt in het frame (intube), bij andere zit hij er los op (bagagedrager). Wat er gebeurt:
1.
De cellenbundel met BMS wordt in de behuizing geschoven.
2. Er wordt schuim of een demper geplaatst om trillingen te absorberen.
3.
De connector wordt gemonteerd (de 5-pins of 6-pins stekker aan de zijkant).
4. De behuizing wordt dichtgeklapt en vastgezet met schroeven of clips. Veelgemaakte fouten:
- Geen afdichting: Als er vocht inkomt, corroderen de contacten. Dit is een veelvoorkomend probleem bij accu's die buiten op de fiets blijven staan in de regen.
- Speling: Een loszittende accu trilt kapot. De fit moet strak zijn.
Stap 5: De 'Forming' en kwaliteitscontrole
De accu is gebouwd, maar nog niet klaar voor verkoop. Hij moet eerst "gevormd" worden.
Dit is de eerste lading en ontlading om de chemische cellen te activeren en de BMS te calibreren. Hierbij draait alles om de technologie achter de e-bike accu. Fabrikanten testen of de accu de belasting van een middenmotor (zoals een Bosch CX of Shimano EP8) aankan. Wat er gebeurt:
1.
De accu wordt volgeladen en daarna tot 20% ontladen.
2. De temperatuur wordt continu gemeten.
Een accu die te heet wordt, wordt afgekeurd.
3. De capaciteit wordt opnieuw gemeten. Als een accu 500Wh belooft, moet hij dat ook na de vorming leveren.
Tijdsindicatie:
Dit proces duurt vaak 24 tot 48 uur per accu. Accu's die hierdoor zijn gegaan, zijn 'gestabiliseerd'. Dit voorkomt dat je meteen na aankoop problemen krijgt met de actieradius.
Verificatie-checklist: Is mijn accu goed?
Als fietser kun je de productie niet zien, maar je kunt wel controleren of je accu van kwaliteit is. Gebruik deze checklist voordat je koopt of bij het eerste gebruik:
- Check het BMS: Vraag de verkoper of de accu een BMS heeft met overladen-bescherming en kortsluitbeveiliging. (Dit moet altijd, maar bij budgetmerken soms minimaal).
- Capaciteit vs Prijs: Een 500Wh accu voor €150 is onmogelijk goed te produceren. De cellen kosten in de productie al meer. Reken op minimaal €400-€600 voor een degelijke losse accu.
- Connector: Zit er een stevige, vergrendelbare connector op? Een simpele push-pull connector die losschiet bij een hobbel is een no-go.
- Garantie op cellen: Fabrikanten die 2 tot 5 jaar garantie geven op de accu, hebben vertrouwen in hun cellen (meestal Samsung of LG).
- ART-keuring: Bij diefstalverzekeringen is een ART-gekeurd slot vaak verplicht, maar een accu die goed vastzit (en vastgelijmd is) helpt ook.
Onthoud: de productie van een e-bike accu is maatwerk. Geen enkele accu is exact hetzelfde, maar de bovenstaande stappen gelden voor bijna alle A-merken die je bij een betrouwbare e-bike specialist kunt kopen. Zorg goed voor je accu, laad hem niet constant tot 100% op (80% is beter voor de levensduur) en berg hem droog op. Dan gaat die productie-investering jaren mee.
